概述

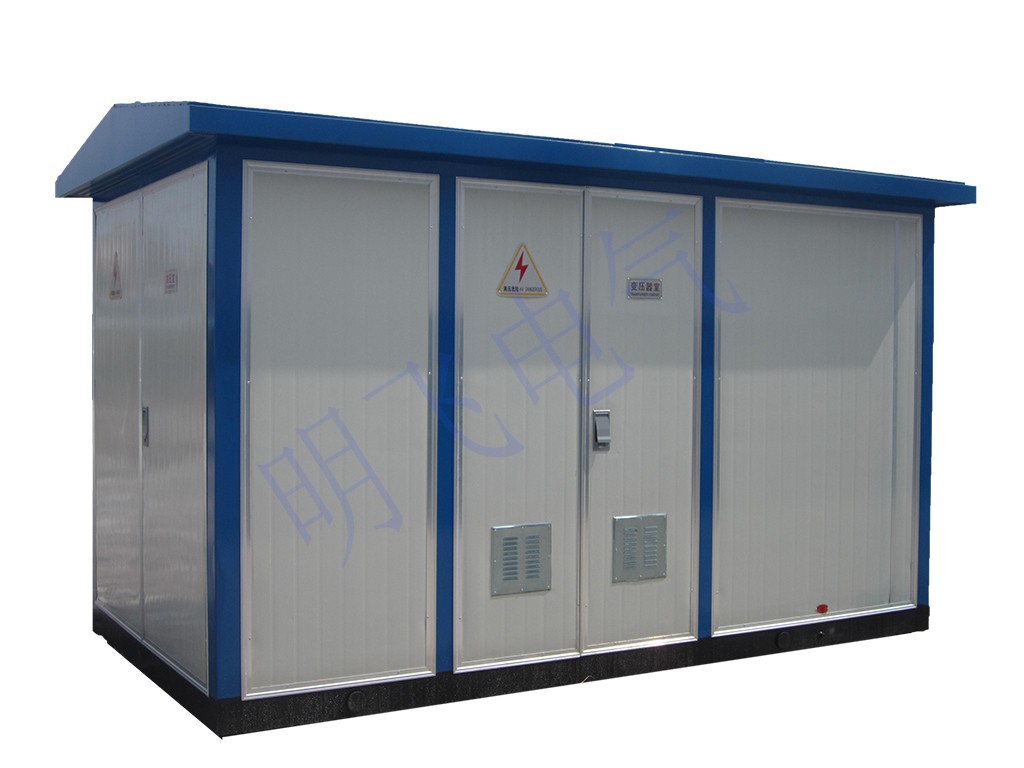

YBW系列預裝式變電站，是將高壓電器設備、變壓器、低壓電器設備等組織成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、豪華別墅、廣場公司、居民小區、等場所，作配電系統中接受和分配電能之用。

YBW系列預裝式變電站，具有成套性強、體積小、結構緊湊、云行安全可靠、維護方便、以及可移動等特點、與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5，大大減少了設計工作量及施工量，減少建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

    本產品符合GB/T17467《高壓/低壓預裝式變電站》的標準和SD320《箱式變電站技術條件》。

使用條件

l 海拔高度：1000m及以下；

l 環境溫度：-25℃+40℃，24h周期內平均溫度不超過+35℃；

l 風速：不超過35m/S；

l 空氣相對濕度：不超過90%（+25℃）

l 地震水平加速度：大于0.4m/s2，垂直加速度不大于0.2/m/s2

l 合用地點，不應有導電塵埃及對金屬、絕緣物有害的腐蝕性、易燃、易爆的危險物品。

l 安裝地點無劇烈震動，垂直斜度不大于3度。

l 注：特殊使用條件，訂貨時與我公司協商解決

結構特點

本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可墳設高壓計量元件，滿足高壓計量的要求。變壓器室可選擇S9、SC及其它低損耗油浸式變壓器和干式變壓器；變壓器室設有自動起強迫風冷系統，電能計量和電量測量等多種功能，滿足用于的不通要求，并方便用戶的供電管理和提高供電質量。

高、低壓室布置合理緊湊，操作維修方便，高壓開關設備具有防誤操作聯鎖功能。變壓器根據用戶要求，可從軌道上方便的進出于變壓器室大門，且變壓器室大門上裝有迷宮式通風裝置。與各功能室內形成對流作用，以便通風散熱。底座為型鋼結構，有足夠的強度和鋼性。

 采用自熱通風和強迫通風兩種方式，使通風冷卻性能良好。變壓器室有溫控儀，能自動控制變壓器溫度，保證變壓器滿負荷運行。

根據不同的使用環境和使用條件，可選用不通的結構形式和材料，滿足不通的使用要求和保證變電站的正常運行。變電站外殼可用非金屬建筑材料、普通鋼板、不銹鋼鋼板、鋁合金板、等材料制作，經部分或全部表面的處理后，具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，外形美觀。其基本結構形式大致可分為：

l 用非金屬建筑材料或其它材料的景式箱變；

l 用普通鋼板的一般型箱變；

l 用不銹鋼板或鋁合金板的高防腐型箱變；

l 用彩鋼復合板的保濕隔熱型箱變；

l 其它結構形式箱變。

進出線方式一般為電纜進出線，如有特殊要求，可用其他進出線方式。
